页 >> 圆导轨 >> SBR系列

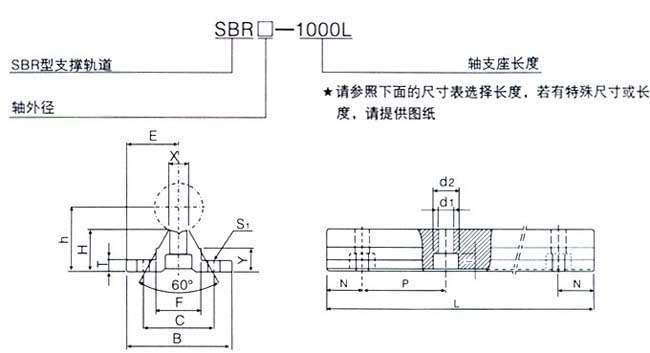

SBR圆导轨型号

型号
轴外径
E
h
B
H
T
F
X
Y
C
S1
d1×d2×i
重量(kg/m)
SBR16
ф16
20
25
40
17.8
5
18.5
8
11.7
30
ф5.5
5.5×9.5×5.4
1.00
SBR20
ф20
22.5
27
45
17.7
5
19
8
10
30
ф5.5
5.5×9.5×5.4
1.07
SBR25
ф25
27.5
33
55
21
6
21.5
8
12
35
ф6.6
6.6×11×6.5
1.50
SBR30
ф30
30
37
60
22.8
7
26.5
10.3
13
40
ф6.6
6.6×11×6.5
1.90
SBR35
ф35
32.5
43
65
26.5
8
28
13
15.5
45
ф9
9×14×8.6
2.45
SBR40
ф40
37.5
48
75
29.4
9
38
15.5
17
55
ф9
9×14×8.6
3.25
SBR50
ф50
47.5
62
95
38.8
11
5
20
21
70
ф11
11×17.5×10.8
5.26

型   号
SBR16
SBR20
SBR25
SBR30
SBR35
SBR40
SBR50
标准长度
L
190
340
640
940
340
640
940
1240
250
450
850
1250
450
850
1250
1450
460
660
860
1060
460
660
860
1060
1260
470
670
870
1070
1270
N
20
20
25
25
30
30
35
P
150
150
200
200
200
200
200
最大长度
1390
1390
1850
1850
1860
1860
2070

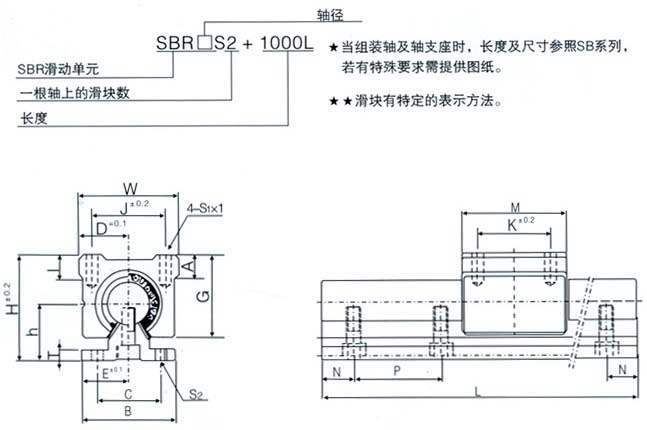

SBR圆导轨结构

型  号
轴径
额定载荷
重  量
尺  寸
单元
滑块
动载C(N)
静载C(N)
滑块(kg)
轨道(kg/m)
D
h
H
E
SBR16S
SBR16UU
ф16
770
1170
0.15
2.55
22.5
25
45
20
SBR20S
SBR20UU
ф20
860
1370
0.20
3.50
24
27
50
22.5
SBR25S
SBR25UU
ф25
980
1560
0.45
5.30
30
38
60
27.5
SBR30S
SBR30UU
ф30
1560
2740
0.63
7.40
35
37
70
30
SBR35S
SBR35UU
ф35
1660
3130
0.92
10.05
40
43
80
32.5
SBR40S
SBR40UU
ф40
2150
4010
1.33
13.10
45
48
90
37.5
SBR50S
SBR50UU
ф50
3820
7930
3.00
20.65
60
62
115
47.5

型  号
尺  寸(mm
W
G
A
B
T
M
S1×I
J
K
S2
C
N
P
SBR16S
45
33
9
40
5
45
M5×12
32
30
ф5.5
30
20
150
SBR20S
48
39
11
45
5
50
M6×12
35
35
ф5.5
30
20
150
SBR25S
60
47
14
55
6
65
M6×12
40
40
ф6.6
35
25
200
SBR30S
70
56
15
60
7
70
M8×18
50
50
ф6.6
40
25
200
SBR35S
80
63
18
65
8
80
M8×15
55
55
ф9
45
30
200
SBR40S
90
72
20
75
9
90
M10×20
65
65
ф9
55
30
200
SBR50S
120
91
25
95
11
110
M10×20
94
80
ф11
70
35
200
