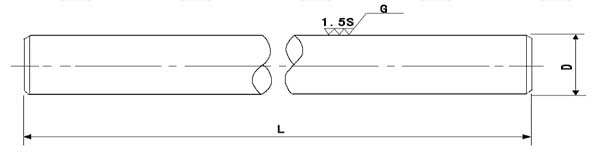

直线光轴--SF（C）实心标准(镀铬)光轴
1、材质：S50C
硬度HRc 60±2
2、材质：GCr15
分软轴和硬轴，硬轴硬度HRc62±2
3、轴外径公差g6或h7
4、表面硬化采用高频淬火
5、直线度、圆柱度、镀铬层厚度、直径公差详见列表所示
直线轴被广泛应用在汽缸杆，自动精密打印机，自动切割机和工业机器人等诸多直线运动系统中。
型号
SF(C) |
公称直径
ФD(mm) |
直径公差
μm（g6） |
直线度公差
μm/m |
表面粗糙度 |
有效硬化
深度 mm |
两端倒角
mm |
重量kg/m |
最大长度
mm |
标准S |
精密S |
SF(C)3 |
3 |
-2～-8 |
60～-100/m |
0.8～ 1.6 |
0.4～ 0.8 |
> 1.0 |
0.3 |
0.06 |
300 |
SF(C)4 |
4 |
-4～-12 |
0.10 |
400 |
SF(C)5 |
5 |
0.16 |
500 |
SF(C)6 |
6 |
0.23 |
600 |
SF(C)8 |
8 |
-5～-14 |
0.5 |
0.40 |
1000 |
SF(C)10 |
10 |
100～-150/m |
0.62 |
1500 |
SF(C)12 |
12 |
-6～-17 |
0.89 |
2500 |
SF(C)13 |
13 |
1.04 |
3000 |
SF(C)16 |
16 |
0.7 |
1.58 |
3000 |
SF(C)20 |
20 |
-7～-20 |
> 1.5 |
2.47 |
3000 |
SF(C)25 |
25 |
3.85 |
3000 |
SF(C)30 |
30 |
> 2.0 |
1 |
5.55 |
3000 |
SF(C)35 |
35 |
-9～-25 |
7.55 |
4000 |
SF(C)40 |
40 |
> 2.5 |
9.87 |
4000 |
SF(C)50 |
50 |
1～1.5 |
15.4 |
5000 |
SF(C)60 |
60 |
-10～-29 |
> 3.0 |
22.2 |
5000 |
SF(C)80 |
80 |
39.5 |
5000 |
SF(C)100 |
100 |
-12～-34 |
1.5 |
61.7 |
6000 |
SF(C)120 |
120 |
88.8 |
6000 |
SF(C)150 |
150 |
-14～-39 |
139 |
6000 |

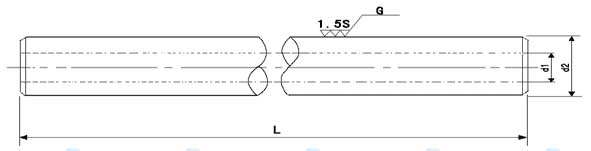

直线光轴--PS空心轴
材质为SUJ2（轴承钢）
硬化厚度大于0.5mm
表面硬化采用高频淬火
表面粗糙度小于1.5S(Rmax)
表面硬度HRC60~64
轴外径公差g6
空心轴的结构特点在很大程度上减轻了设备重量，简化了机械结构。空心轴的中空结构适合穿入电线，压缩空气（油），加入液体或润滑油，机器人手臂。
型号
PS
|
外径
mm d2
|
内径
mm d1
|
公差μm g6 |
有效硬化深度mm |
重量kg/m |
PS 16
|
16
|
8
|
-6～-17
|
> 1.5
|
1.18
|
PS 20
|
20
|
14
|
-7～-20
|
1.85
|
PS 25
|
25
|
15
|
2.46
|
PS 30
|
30
|
16
|
> 2.0
|
3.97
|
PS 35
|
35
|
19
|
-9～-25
|
5.32
|
PS 40
|
40
|
20
|
> 2.5
|
7.39
|
PS 50
|
50
|
25
|
11.3
|
PS 60
|
60
|
30
|
-10～-29 |
> 3 |
15.9
|
PS 80
|
80
|
40
|
25.3
|
PS 100
|
100
|
50
|
-12～-34
|
39.5
|

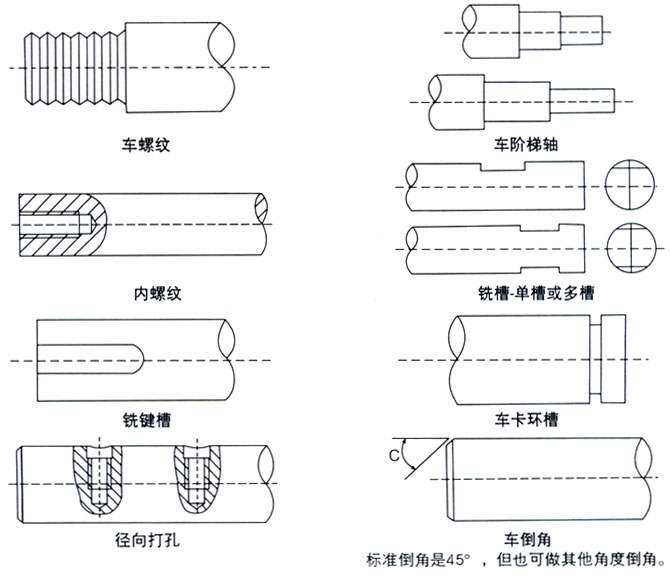

轴端可根据用户要求加工
