首页>>直线导轨>> 台湾ABBA直线导轨>>高组装无法兰系列 BRH-B/BRH-BL 尺寸表

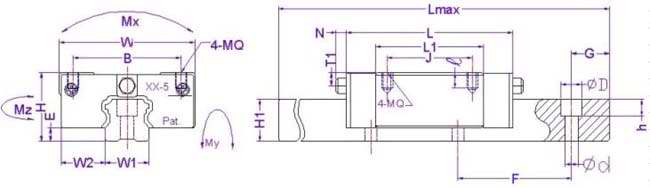

ABBA直线导轨外形尺寸

型  号
组合尺寸(mm)
滑块尺寸 (mm)
导轨尺寸 (mm)
H
W
W2
E
L
B×J
MQ×l
Li
油孔
T1
N
W1
H1
F
d×D×h
BRH15B
28
34
9.5
4.6
66
26×26
M4×6.4
40
φ3
8.3
5
15
14
60
4.5×7.5×5.3
BRH20B
30
44
12
5
77.8
32×36
M5×8
48.8
M6×1
7
6.5
20
18
60
6×9.5×8.5
BRH20BL
92.4
32×50
63.4
BRH25B
40
48
23.5
7
88
35×35
M6×9.6
57
M6×1
11.8
6.5
23
22
60
7×11×9
BRH25BL
110.1
35×50
79.1
BRH30B
45
60
16
9
109
40×40
M8×12.8
72
M6×1
10
6.5
28
26
80
9×14×12
BRH30BL
131.3
40×60
94.3
BRH35B
55
70
18
9.5
119
50×50
M8×12.8
80
M6×1
15
6.5
34
29
80
9×14×12
BRH35BL
144.8
50×72
105.8
BRH45B
70
86
20.5
14
148.2
60×60
M10×16
105
M8×1
18
13
45
38
105
14×20×17
BRH45BL
173
60×80
129.8

型  号
基本负荷 (kgf)
容许静力矩(kgf*m)
参考数据(mm)
重量
静额定负荷
动额定负荷
Mx
My
Mz
Lmax
G
滑块(kg)
导轨(kg/m)
BRH15B
850
1650
10
8
8
4000
20
0.21
1.4
BRH20B
1450
2560
22
18
18
4000
20
0.31
2.6
BRH20BL
1900
3330
28.6
23.4
23.4
0.47
BRH25B
2140
4000
36
32
31
4000
20
0.45
3.6
BRH25BL
2996
5600
50.4
44.8
43.4
0.56
BRH30B
2980
5490
60
50
49
4000
20
0.91
5.2
BRH30BL
3900
7190
78.5
65
65
1.2
BRH35B
3960
7010
96
75
73
4000
20
1.5
7.2
BRH35BL
5230
9270
125
95
95
1.9
BRH45B
6740
12100
216
170
168
4000
22.5
2.3
12.3
BRH45BL
8330
14950
267
210
210
2.8
