  首页 >> THK FBW系列滑动部件

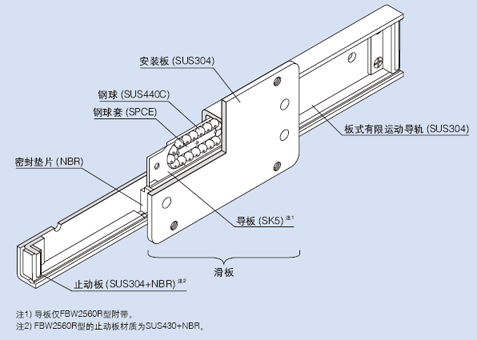

滑动部件FBW - RUU 型的构造

滑动部件构造

构造与特長
   滑动部件FBW型是,装有滚珠的滑座在精密冲压成形的轨道盒上进行无限直线运动的直线运动系统。与专用轨道组合使用可得到小型、轻量,并且价格低廉的轻快直线运动。
   因滑座与专用轨道都经过氮化处理,所以具有出色的耐磨损性。(2560R 是不锈钢制)
   FBW-R 型是将以前的产品进行改良了的小音型式。
   最适合于复印机、工具箱、各种电子装置的外壳、移动席位、自动售货机、机床的滑座外盖、钱款登录机、重型门、屏障、帘子壁等的滑动部。
既成本低又有互换性
   由于利用了精密冲压成形的加工方法,所以是质量稳定,且具有互换性?成本低的直线运动系统。
行程长度无限
   与以前的有限行程型式不同,滑座可进行无限直线运动,故只要接续专用轨道,在长行程的地方也可使用。
装配操作简单
   因采用了即使从轨道上将滑座取下,滚珠也不会脱落的构造,所以在不分开就无法安装的复杂构造中也能使用。
也有附带防尘密封垫片的型式
   对于切削粉或尘埃等异物容易混入的地方,可使用装有专用防尘密封垫片的型式,这种型式也已标准化。
种类

FBW2560R FBW3590R 型
滑动部件
滑动部件
FBW50110R 型   FBW50110H 型
滑动部件
滑动部件

    因专用轨道是经过滚压成形加工,质量稳定,具有互换性并且加工精度高,能获得平滑的运动。 FBW50110R 型 3590R 型,其它更小的FBW2560R 型,具有高刚性轨道的FBW50110H 型都已规格化。

公称型号的组成

FBW型号
