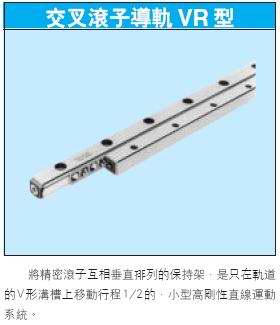

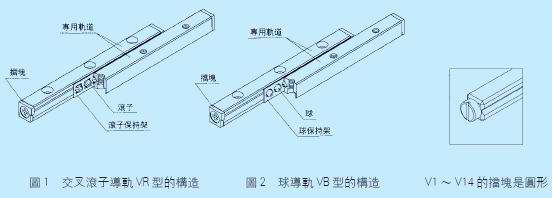

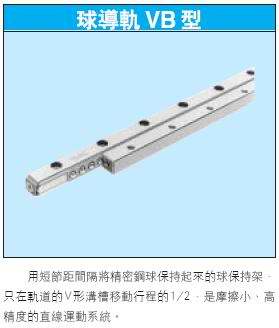

交叉滚子导轨可供品牌有THK的VR、VB系列,SBC的SCVR系列以及国产JXV系列,尺寸一致可以通用。 以下以THK产品为例进行介绍。 交叉滚子导轨VR型,是利用独特的滚子保持方法增加了滚子的有效接触长度,将使滚子节距间隔变短了的滚子保持架R型,与特殊热处理后精密研磨加工了的专用轨道V 型组合起来的,具有高刚性、高精度、小型的有限型式的直线运动系统。 它被广泛使用在OA机器及其周边机器、种种测定器、印刷基板开孔机等精密机器,或光学测试仪、光学工作台、操纵机构、X 射线装置等的滑座部分。 球导轨VB型是用短节距间隔将精密钢球保持起来的球保持架B型,与专用轨道V型组合在一起的,具有低摩擦、高精度的有限型式的直线运动系统。

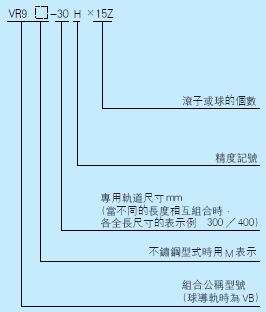

型号表示
型号规格尺寸(点击型号查看详细尺寸)
VR1 VR2 VR3 VR4
VR6 VR9 VR12 VR15 VR18
