首页>>直线导轨>> 台湾ABBA直线导轨>>高组装光孔法兰系列 BRH-C/BRH-CL 尺寸表

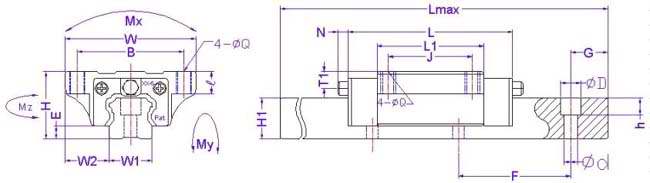

ABBA直线导轨外形结构

型  号
组合尺寸(mm)
滑块尺寸(mm)
导轨尺寸(mm)
H
W
W2
E
L
B×J
MQ×l
Li
油孔
T1
N
W1
H1
F
d×D×h
BRH15C
24
47
16
4.6
66
38×30
φ4.5×8
48.8
M6×1
5
6.5
15
14
60
4.5×7.5×5.3
BRH20C
30
63
21.5
5
77.8
53×40
φ6×9
48.8
M6×1
5
6.5
20
18
60
6×9.5×8.5
BRH20CL
92.4
63.4
BRH25C
36
70
23.5
7
88
57×45
φ7×12
57
M6×1
5
6.5
23
22
60
7×11×9
BRH25CL
110.1
79.1
BRH30C
42
90
31
9
109
72×52
φ9×12
72
M6×1
7
6.5
28
26
80
9×14×12
BRH30CL
131.3
94.3

型  号
基本荷重(kgf)
容许静力矩(kgf*m)
参考数据(mm)
重量
动额定负荷
静额定负荷
Mx
My
Mz
Lmax
G
(kg)
(kg/m)
BRH15C
850
1650
10
8
8
4000
20
0.19
1.4
BRH20C
1450
2560
22
18
18
4000
20
0.4
2.6
BRH20CL
1900
3330
28.6
23.4
23.4
0.52
BRH25C
2140
4000
36
32
31
4000
20
0.57
3.6
BRH25CL
2996
5600
50.4
44.8
43.4
0.72
BRH30C
2980
5490
60
50
49
4000
20
1.1
5.2
BRH30CL
3900
7190
78.5
65
65
1.4
