直线导轨
>>
MSA
重负荷型
MSA-A / MSA-LA

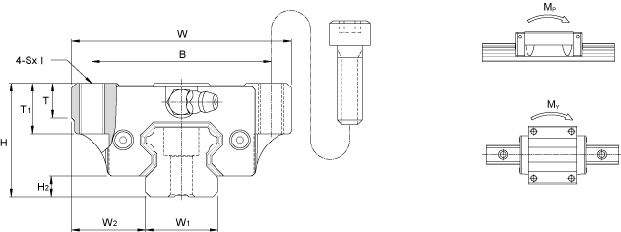

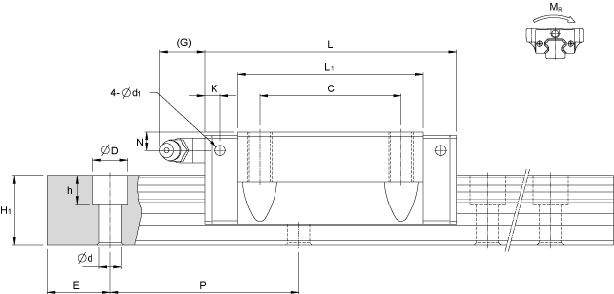

尺寸表
型 号
外形尺寸
滑块尺寸
高度
H
宽度
W
长度
L
W
2
H
2
B
C
L
1
T
T
1
N
G
K
d
1
油嘴规格
MSA 15A
24
47
56.3
16
4.2
38
30
M5×11
39.3
7
11
4.3
7
3.2
3.3
G-M4
MSA 20 A
MSA 20 LA
30
63
72.9
88.8
21.5
5
53
40
M6×10
51.3
67.2
7
10
5
12
5.8
3.3
G-M6
MSA 25 A
MSA 25 LA
36
70
81.6
100.6
23.5
6.5
57
45
M8×16
59
78
11
16
6
12
5.8
3.3
G-M6
MSA 30 A
MSA 30 LA
42
90
97
119.2
31
8
72
52
M10×18
71.4
93.6
11
18
7
12
6.5
3.3
G-M6
MSA 35 A
MSA 35 LA
48
100
111.2
136.6
33
9.5
82
62
M10×21
81
106.4
13
21
8
11.5
8.6
3.3
G-M6
MSA 45 A
MSA 45 LA
60
120
137.7
169.5
37.5
10
100
80
M12×25
102.5
134.3
13
25
10
13.5
10.6
3.3
G-PT1/8
型 号
滑轨尺寸
基本额定负荷
容许净力矩
重量
宽度
W
1
高度
H
1
节距
P
E
端距
D × h × d
动负荷C
kN
静负荷C
kN
M
P
kN-m
M
Y
kN-m
M
R
kN-m
滑块
kg
滑轨
kg/m
MSA 15A
15
15
60
20
7.5
×
5.3
×
4.5
11.8
18.9
0.12
0.12
0.14
0.18
1.5
MSA 20 A
MSA 20 LA
20
18
60
20
9.5
×
8.5
×
6
19.2
23.3
29.5
39.3
0.23
0.39
0.23
0.39
0.29
0.38
0.4
0.52
2.4
MSA 25 A
MSA 25 LA
23
22
60
20
11
×
9
×
7
28.1
34.4
42.4
56.6
0.39
0.67
0.39
0.67
0.48
0.63
0.62
0.82
3.4
MSA 30 A
MSA 30 LA
28
26
80
20
14× 12
×
9
39.2
47.9
57.8
77.0
0.62
1.07
0.62
1.07
0.79
1.05
1.09
1.43
4.8
MSA 35 A
MSA 35 LA
34
29
80
20
14
×
12
×
9
52.0
63.6
75.5
100.6
0.93
1.60
0.93
1.67
1.25
1.67
1.61
2.11
6.6
MSA 45 A
MSA 45 LA
45
38
105
22.5
20
×
17
×
14
83.8
102.4
117.9
157.3
1.81
3.13
1.81
3.13
2.57
3.43
2.98
3.9
11.5
注:规格55与65的需求,请选用
MSA-E / MSA-LE
之型号
点击下载CAD文档
返回前页
