首页 >> 直线导轨 >> 台湾PMI直线导轨 >> MSA重负荷型 MSA-E / MSA-LE尺寸表

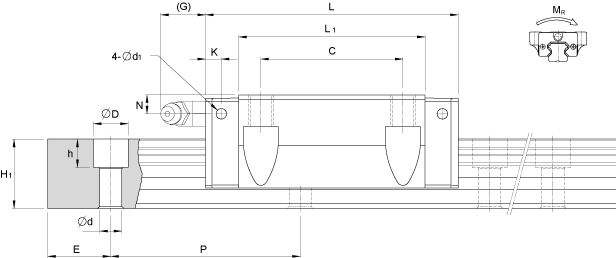

AMT直线导轨外形结构
AMT导轨外形尺寸

型  号
外形尺寸
滑块尺寸
高度
宽度
长度
W2
H2
B
C
S×l
L1
T
T1
T2
N
G
K
d1
油嘴规格
H
W
MSA 15 E
24
47
56.3
16
4.2
38
30
M5×7
39.3
7
11
7
4.3
7
3.2
3.3
G-M4
MSA 20 E
30
63
72.9
21.5
5
53
40
M6×10
51.3
7
10
10
5
12
5.8
3.3
G-M6
MSA 20 LE
88.8
67.2
MSA 25 E
36
70
81.6
23.5
6.5
57
45
M8×10
59
11
16
10
6
12
5.8
3.3
G-M6
MSA 25 LE
100.6
78
MSA 30 E
42
90
97
31
8
72
52
M10×10
71.4
11
18
10
7
12
6.5
3.3
G-M6
MSA 30 LE
119.2
93.6
MSA 35 E
48
100
111.2
33
9.5
82
62
M10×13
81
13
21
13
8
11.5
8.6
3.3
G-M6
MSA 35 LE
136.6
106.4
MSA 45 E
60
120
137.7
37.5
10
100
80
M12×15
102.5
13
25
15
10
13.5
10.6
3.3
G-PT1/8
MSA 45 LE
169.5
134.3
MSA 55 E
70
140
161.5
43.5
13
116
95
M14×17
119.5
19
32
17
11
13.5
8.6
3.3
G-PT1/8
MSA 55 LE
199.5
157.5
MSA 65 E
90
170
199
53.5
15
142
100
M16×23
149
21.5
37
23
19
13.5
8.6
3.3
G-PT1/8
MSA 65 LE
253
203

型  号
滑轨尺寸
基本额定负荷
容许净力矩
重  量
宽度
高度
节距
D×h×d
动负荷C
静负荷C0
MP
MY
MR
滑块
滑轨
W1
H1
P
端距
kN
kN
kN-m
kN-m
kN-m
kg
kg/m
MSA 15 E
15
15
60
20
7.5×5.3×4.5
11.8
18.9
0.12
0.12
0.14
0.18
1.5
MSA 20 E
20
18
60
20
9.5×8.5×6
19.2
29.5
0.23
0.23
0.29
0.4
2.4
MSA 20 LE
23.3
39.3
0.39
0.39
0.38
0.52
MSA 25 E
23
22
60
20
11×9×7
28.1
42.4
0.39
0.39
0.48
0.62
3.4
MSA 25 LE
34.4
56.6
0.67
0.67
0.63
0.82
MSA 30 E
28
26
80
20
14×12×9
39.2
57.8
0.62
0.62
0.79
1.09
4.8
MSA 30 LE
47.9
77
1.07
1.07
1.05
1.43
MSA 35 E
34
29
80
20
14×12×9
52
75.5
0.93
0.93
1.25
1.61
6.6
MSA 35 LE
63.6
100.6
1.6
1.6
1.67
2.11
MSA 45 E
45
38
105
22.5
20×17×14
83.8
117.9
1.81
1.81
2.57
2.98
11.5
MSA 45 LE
102.4
157.3
3.13
3.13
3.43
3.9
MSA 55 E
53
44
120
30
23×20×16
123.6
169.8
3.13
3.13
4.5
4.17
15.5
MSA 55 LE
151.1
226.4
5.4
5.4
6
5.49
MSA 65 E
63
53
150
35
26×22×16
198.8
265.3
6.11
6.11
8.36
8.73
21.9
MSA 65 LE
253.5
375.9
11.84
11.84
11.84
11.89
