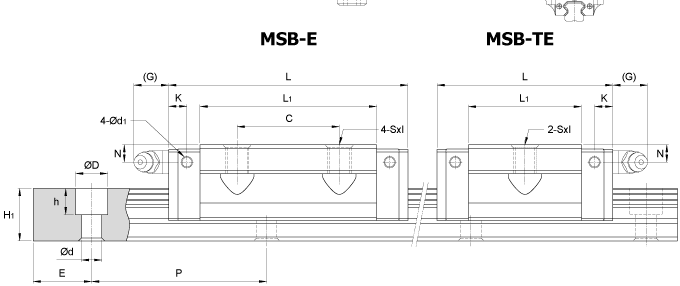

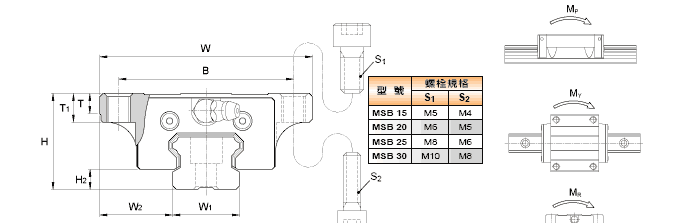

首页 >> 直线导轨 >> 台湾PMI直线导轨 >> MSB低组装型 MSB-TE / MSB-E 尺寸表



MSB滑块
PMI导轨尺寸

型  号
外形尺寸
滑块尺寸
高度
H
宽度
W
长度
W2
H2
B
C
1
L1
T
T1
N
G
K
d1
油嘴规格
MSB 15 TE
MSB 15 E
24
52
40
57
18.5
4.5
41
-
26
M5×7
23.5
40.5
5
7
5.5
5.5
5.1
3.3
G-M4
MSB 20 TE
MSB 20 E
28
59
48
67
19.5
6
49
-
32
M6×9

29
48

5
9
5.5
12
5.9
3.3
G-M6
MSB 25 TE
MSB 25 E
33
73
60.2
82
25
7
60
-
35
M8×10
38.7
60.5
7
10
6
12
6.3
3.3
G-M6
MSB 30 TE
MSB 30 E
42
90
68
96.7
31
9.5
72
-
40
M10×10
43.3
72
7
10
8
12
6.3
3.3
G-M6

型  号
滑轨尺寸
基本额定负荷
容许净力矩
重量
宽度
1
高度
1
节距
P

std.
D×h×d
动负荷C
kN
静负荷C
kN
MP
kN-m
MY
kN-m
MR
kN-m
滑块
kg
滑轨
kg/m
MSB 15 TE
MSB 15 E
15
12.5
60
20
※6×4.5×3.5
(7.5×5.3×4.5)
6.7
10.0
9.6
16.9
0.04
0.10
0.04
0.10
0.07
0.13
0.12
0.21
1.2
MSB 20 TE
MSB 20 E
20
15
60
20
9.5×8.5×6
9.7
13.9
14.2
23.6
0.07
0.18
0.07
0.18
0.14
0.24
0.20
0.34
2
MSB 25 TE
MSB 25 E
23
18
60
20
11×9×7
15.6
22.3
22.1
36.9
0.13
0.35
0.13
0.35
0.26
0.43
0.39
0.60
3
MSB 30 TE
MSB 30 E
28
23
80
20
11×9×7
23.1
32.9
31.8
53.1
0.23
0.60
0.23
0.60
0.45
0.74

0.65
1.08

4.4
  ※MSB15 滑轨螺栓沉头孔提供M3 (6×4.5×3.5)或M4 (7.5×5.3×4.5)两种规格选用,
  M3螺栓沉头孔的滑轨型号以MSB15R表示,而M4螺栓沉头孔的型号以MSB15U表示。
