THK   RSR系列直线导轨构造:

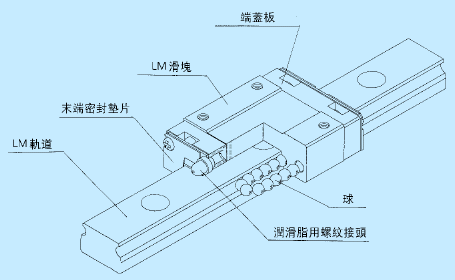

导轨构造

构造与特长
在LM 轨道与LM 滑块被精密研磨加工过的2 列滚动沟槽上球进行滚动,再通过装在LM 滑块上的端盖板,使各列球进行循环运动。
在RSR/RSR-W 型中,球在小型紧凑的构造中进行循环运动,对行程没有限制。
LM 滑块被设计成既省空间又具有刚性的形状,同时与大直径的球相组合,在各方向都能得到高刚性。
超小型
在交叉滚子导轨或球滑座等有限行程序直线运动系统中,常常由于滚子或球保持架的错位影响了系统的运动性能。在RSR/RSR-W 型中,没有保持架偏差的问题,是具有高可靠性的小型直线运动系统。
能承受任何方向的负荷。
能承受与LM 轨道垂直的任何方向的负荷, 1 根导轨轴也能承受小的力矩。特别是在RSR-W 型中,因增加了有效球数和增大了LM 轨道的宽度,从而提高了系统受力矩作用时的刚性,与2轴并列使用的直线滚珠衬套构造相比,既小型紧凑,又经久耐用,并能得到出色的直线运动。
不锈钢型
根据用户的要求,LM滑块,LM轨道,球都可用不锈钢材料制造。

种类和特长(点击图片查看详细尺寸)

标准重负荷型
导轨尺寸

导轨尺寸
   是超小型LM 导轨的标准型号。     在RSR-V 型的基础上,将LM 滑块的全长加长,宽度加宽,因而是大大地提高了额定负荷和容许力矩的型号。

标准超重负荷型
导轨尺寸

导轨尺寸
   在RSR-V 型的基础上,将LM 滑块的全长加长,增加了有效球数,因而是大大地提高了额定负荷的型号。      在RSR-W 型的基础上,将LM 滑块的全长再加长,增加了有效球数,从而提高了额定负荷,是超小型LM 导轨中负荷容量最大的型号。

THK  RSR型系列导轨型号表示:
