首页 >> 直线导轨 >> THK直线导轨 >> SHS系列构造、特长、型号

构造与特长(点击图片查看详细尺寸)

标准重负荷型


导轨尺寸

导轨尺寸

导轨尺寸
  因在 LM 滑块的法兰部加工了螺纹孔,很适合于组合式安装。对于从下面往上安装的情况,可将螺孔当作贯穿孔用,从而也可用于工作台上不能开螺栓贯穿孔的情况。      SHS-V 型的滑块宽度做得窄,在安装部加工了适合于组合式安装的螺纹孔。这种型号的导轨适用于工作台的宽度不太宽的场合。     SHS-R 型的滑块宽度也做得窄,在安装部加工了适合于组合式安装的螺纹孔。这种型号的导轨继承了旧HSR-R 型的高度尺寸。


标准超重负荷型


导轨尺寸

导轨尺寸

导轨尺寸
   SHS-LC型与SHS-C型具有相同断面形状,因有效球数多,从而增加了额定负荷,适用于超重负荷用。      SHS-LV型与SHS-V型具有相同断面形状,因有效球数多,从而增加了额定负荷,适用于超重负荷用。     SHS-LR型与SHS-R型具有相同断面形状,因有效球数多,从而增加了额定负荷,适用于超重负荷用。

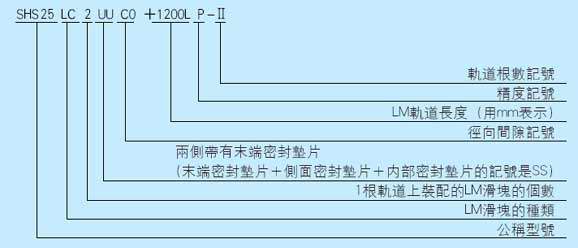

THK  SHS 型导轨型号表示:

导轨型号
