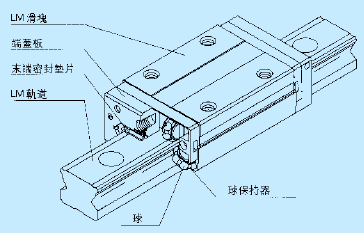

SSR系列装有球保持器的径向负荷型直线导轨构造:

导轨结构

构造与特长
在LM 轨道与LM 滑块被精密研磨加工过的4 列滚动沟槽上球进行滚动,再通过球保持器与装在LM 滑块上的端盖板,使各列球进行循环运动。由于装有球保持器,使球与球之间相互摩擦所引起的球的磨损消失,并且延长润滑脂的寿命,从而实现了长期无需维修保养,而且噪音低,音质好,寿命长,同时提高了高速性能。
噪音低音质好
通过球保持器使球均匀地排列,球与球之间的冲突而产生的金属音消失,所以噪音低、音质好。
长期无需维修保养
因通过球保持器使球与球之间的相互摩擦消失,球的摩损消失,并且增强了润滑脂的保持性,实现了长期无需维修保养。
卓越的高速性,寿命长
因通过球保持器使球与球之间的相互摩擦消失,相对摩擦速度成为1/2,面压变低,发热减少,既能延长寿命又具有卓越的高速性。
滚动摩擦变动是旧产品的1/10
因球与球之间的相互摩擦消失,故金属冲突音消失,球被均匀地排列进行循环,滚动摩擦阻力变动小,使运动变得平滑稳定。

种类和特长(点击图片查看详细尺寸)

导轨尺寸

导轨尺寸

导轨尺寸
  装配高度低,体积小径向负荷能力大的型号。     是将SSR-XW 型的LM 滑块尺寸变短了的,节省空间的型号。      因可从LM 滑块的底面往上装配,很适合工作台上不能开螺栓贯穿孔的情况。

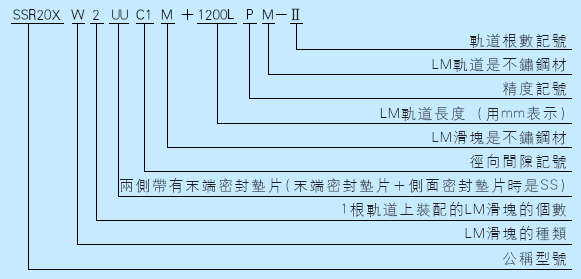

THK  SSR型导轨型号表示:

导轨型号
