一、重要性
贴片机导轨和丝杠直接决定贴片机的传动速度和精度，是设备中价格可替换的最昂贵的机械部件，有效的保养不仅保证设备的精度和速度，同时可延长设备的使用寿命。
  二、保养的目的
导轨和丝杠保养目的主要是减少运转磨损。因此有效的润滑和日常卫生的保持尤为重要。
  三、结构特点
贴片机导轨为滚珠直线导轨，丝杠为滚珠丝杠。贴片机滚珠导轨有两种型式，结构如下图：

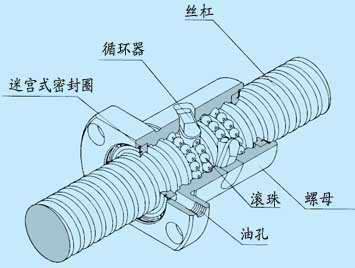

滚珠丝杠结构如下图：

   滑座（丝母）与导轨（丝杠）不直接接触，滚珠密闭在滑座（丝母）与导轨（丝杠）间的沟槽里。丝杠和导轨工作时，滚珠在滑座（丝母）与导轨（丝杠）间的沟槽里滚动，丝杠和导轨的磨擦完全是滚珠与滑座（丝母）和导轨（丝杠）沟槽的磨擦。那么丝杠和导轨的润滑实际就是滚珠与沟槽间的润滑。
大多数的直线导轨和滚珠丝杠在滑座和丝母端部有注油油嘴，使用黄油枪可将润滑脂注入导轨和丝杠的内部。
导轨和丝杠其他表面的润滑主要作用是防锈等。
  四、润滑保养步骤
1、细心擦净导轨和丝杠表面的油污，特别是沟槽里的油污；YAMAHA贴片机注意导轨安装孔内的油污。
2、用黄油枪嘴在注油油嘴往传动腔内部加油，直至内部污油完全被挤出。清除被挤出的污油。
3、用手指在丝杠（导轨）表面涂少许油脂，优先保证沟槽内。
4、手推丝母（滑座）来回往复几次，确保油膜均匀。
5、清除多余的油脂，暖机。
注：如滑座（丝母）上无注油油嘴，第2步可省略。
