交叉滚子导轨（V型导轨）：
     交叉滚子导轨VR型，是利用独特的滚子保持方法增加了滚子的有效接触长度，将使滚子节距间隔变短了的R型滚子保持架与特殊热处理后精密研磨加工了的专用V 型轨道组合起来的具有高刚性、高精度、小型的有限形式的直线运动系统，亦称V型导轨。V 形沟槽滚动面呈90 °，间隔保持器使滚柱（珠）被相互垂直地排列，所以一个交叉滚子轴承就可承受径向负荷、轴向负荷及力矩负荷等所有方向的负荷。
交叉滚子导轨副：

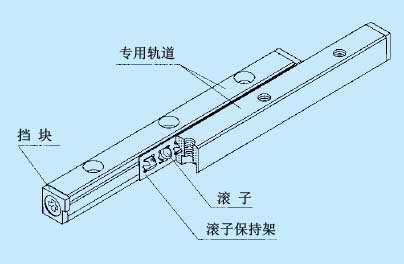

    交叉滚子导轨副是由两根具有V型滚道的导轨、滚子保持架、圆柱（珠）滚子等组成，相互交叉排列 的圆柱滚子在经过精密磨削的V型滚道面上作往复运动，可承受各个方向的载荷，实现高精度、平稳的直线运动。
交叉滚子特点：
1.滚动摩擦力阻力低，稳定性能好；
2.起动摩擦力小，随动性能好；
3.接触面积大，弹性变形量小，有效运动体多，易实现高刚性、高负荷运动；
4.结构设计灵活，安装使用方便。
交叉滚子导轨安装:
    交叉滚子导轨设备装配面，经过精密的研磨加工，平台上设有装配用的内螺纹、机床上则设有安置用的螺栓座。可维持高质量的移动精度与刚性，在适当的预压状态下，可拥有长期稳定的寿命，因此只要顺者原貌装配机械/设备，即可进行值得信赖的直线运动。
交叉滚子在自动化机械设备上的应用：
   主要应用于OA机器及其周边机器、珠宝玉石加工机械、电脑针车、绣花机、花样机、气动工具、自动化设备、数控机械、检测仪器、食品机械、医疗机械、印刷机械、激光切割、电子机械、光学测试仪、光学工作台、操纵机构、X 射线装置等精密机械加工设备。
