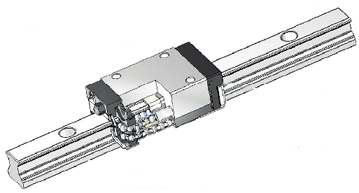

CPC滚珠线性滑轨系统采用高负荷高刚性四列式滚珠循环设计,滚珠轨道面与滚珠接触角为45度,可达到四方向等负荷之效果;並使用较大尺寸钢珠及较多钢珠数,以提高负荷能力,充分展现高负荷、高扭矩、高刚性功能。
◎产品特性
AR系列提供N、H、P三种精度等级供设计选用。
HR系列提供N,H,P,UP,SP五种精度等级供设计选用。
侧方向润滑注油孔设计
接触式密封
3-D 运行滚珠链条设计,搭配滚珠静音循环回流孔及最佳化回转道设计(由全密式塑胶框架及塑胶端盖构成),钢珠循环更平稳,有效减低噪音。
(选配)內藏式储油供油系统设计,确保长期运行润滑效果,降低保养负担,于短行程运用时更可展现极佳有效润滑;搭配四方向润滑注油孔設計,达到自由润滑注油无障碍运用。
端盖两端加强片设计,除具备括刷片效果外,更可提高运行速度(> 5 m/s)
◎产品精度等级
|
精 度 表 |
|
精度等级(μm) |
|
超高
精密级
UP |
超
精密级
SP |
精密级
P |
高级
H |
普通级N |
高度H尺寸容许公差 |
H |
±5 |
±10 |
±20 |
±40 |
±100 |
不同的滑座在滑轨相同位置上之高度相对误差 |
△H |
3 |
5 |
7 |
15 |
25 |
高度H尺寸容许公差 |
W2 |
±5 |
±7 |
±10 |
±20 |
±40 |
不同的滑座在滑轨相同位置上之宽度相对误差 |
△W2 |
3 |
5 |
7 |
15 |
30 |
◎ 产品精度及预压值
滑座相对于滑轨基准面之运行平行度 |
預 压 表 |
|
预压等级 |
V0 |
V1 |
V2 |
V3 |
AR |
无预压 |
0.02C |
0.05C |
0.08C |
HR |
无预压 |
0.02C |
0.08C |
0.13C |
CPC提供V0及V1预压产品,为标准库存品;V2及V3采接单再行生产。 |
◎ 产品型号种类
组合形式 |
法兰形式 |
标准型 |
加长型 |
缩小型 |
高组装 |
法兰型 |
HR-FN |
HR-FL |
|
方型 |
HR-MN |
HR-ML |
|
低组装 |
法兰型 |
AR-FN |
|
AR-FS |
方型 |
AR-MN |
|
AR-MS |
◎ 产品型号表示
AR系列 HR系列外形及安装尺寸 (点击查看)
