首页 >> 直线导轨 >>台湾CPC微型直线导轨>> MR-WN / WL宽型系列外形及尺寸

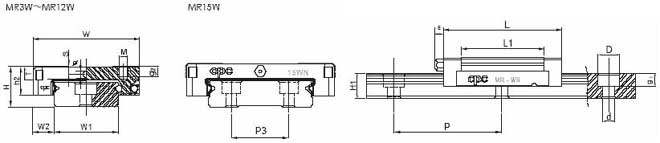

CPC导轨尺寸

CPC导轨结构

型号规格
组装尺寸
轨道尺寸(mm)
滑座尺寸(mm)
H
W2
W1
H1
P
P3
D×d×g1
W
L
L1
P1
P2
Φ
E
h2
M×g2
S
T
MR15WL
16
9
42
9.5
40
23
8×4.5×4.5
60
74.5
58.5
35
45
2.5
3.6
12
M4×4.5
3.5
4.5
MR15WN
16
9
42
9.5
40
23
8×4.5×4.5
60
55.5
39.5
20
45
2.5
3.6
12
M4×4.5
3.5
4.5
MR12WL
14
8
24
8.5
40
-
8×4.5×4.5
40
59.4
46
28
28
2
-
10
M3×3.5
3
4.5
MR12WN
14
8
24
8.5
40
-
8×4.5×4.5
40
44.4
31
15
28
2
-
10
M3×3.5
3
4.5
MR9WL
12
6
18
7.5
30
-
6×3.5×4.5
30
50.7
39.5
24
23
1.5
-
8.6
M3×3
2
4
MR9WN
12
6
18
7.5
30
-
6×3.5×4.5
30
38.2
27.4
12
21
1.5
-
8.6
M3×3
2
4
MR7WL
9
5.5
14
5.2
30
-
6×3.5×3.5
25
40.4
30.1
19
19
1.2
-
7
M3×3
1.6
3.2
MR7WN
9
5.5
14
5.2
30
-
6×3.5×3.5
25
31.6
21.2
10
19
1.2
-
7
M3×3
1.6
3.2
MR5WL
6.5
3.5
10
4
20
-
5.5×3×1.6
17
27.2
21.2
11
13
0.8
-
5
M3×1.5
1.1
2.3
MR5WLC
6.5
3.5
10
4
20
-
5.5×3×1.6
17
27.2
21.2
11
13
0.8
-
5
M3/M2.5×1.5
1.2
1.8
MR5WN
6.5
3.5
10
4
20
-
5.5×3×1.6
17
21.2
15.1
6.5
13
0.8
-
5
M3×1.5
1.1
2.3
MR5WNC
6.5
3.5
10
4
20
-
5.5×3×1.6
17
21.2
15.1
6.5
13
0.8
-
5
M3/M2.5×1.5
1.2
0.8
MR3WL
4.5
3
6
2.6
15
-
4×2.4×1.5
12
20.1
15
8
-
-
-
3.5
M2×1.6
0.8
1.8
MR3WN
4.5
3
6
2.6
15
-
4×2.4×1.5
12
15.2
10
4.5
-
-
-
3.5
M2×1.6
0.8
1.8

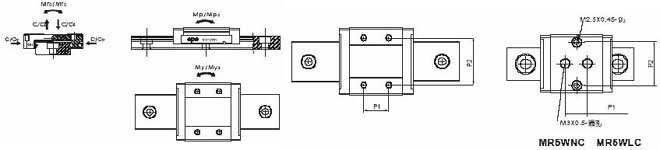

型号规格
基本额定负荷(N)
静扭矩(Nm)
重量
C(dyn.)
Co(stat.)
Mro
Mpo
Myo
Block
g
Rail
g/m
MR15WL
6725
12580
192
93.1
93.1
210
2828
MR15WN
5065
8385
128
45.7
45.7
128
2828
MR12WL
4070
7800
95.6
56.4
56.4
94
1200
MR12WN
3065
5200
63.7
26.3
26.3
63
1200
MR9WL
2550
4990
45.9
26.7
26.7
47
660
MR9WN
2030
3605
33.2
13.7
13.7
33
660
MR7WL
1570
3140
22.7
14.9
14.9
31
460
MR7WN
1180
2095
7.8
7.3
7.3
17
460
MR5WL
615
1315
6.8
4.1
4.1
7.5
280
MR5WLC
615
1315
6.8
3.3
3.3
7.5
280
MR5WN
475
900
4.6
2.2
2.2
5.9
280
MR5WNC
475
900
4.6
2.3
2.3
5.9
280
MR3WL
370
800
2.5
1.9
1.9
3.4
130
MR3WN
280
530
1.6
0.9
0.9
2.4
130
