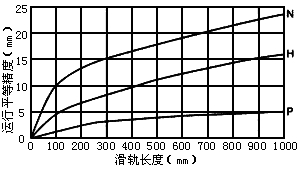

◎ 精度等级
MR 微型滚珠线性滑轨系列提供三种精度等级 普通级 N、高级 H、精密级 P。
|
精密等级 |
|
精密级P |
高级H |
普通级 |
高速H尺寸允许公差 |
H |
±10 |
±20 |
±40 |
不同的滑座在滑轨相同位置上之高度相对误差 |
△H |
7 |
15 |
25 |
宽度W2尺寸允许公差 |
W2 |
±15 |
±25 |
±40 |
不同的滑座在滑轨相同位置上之宽度相对误差 |
△W2 |
10 |
20 |
30 |
◎ 速度
MR 微型滚珠线性滑轨系列最大速度可以达到 Vmax = +3 m/s,最高加速度为amax= 250 m/s2
◎ 预压等级
MR 微型滚珠线性滑轨系列提供2种预压等级V0, V1。适当的预压可提高微型线性运动系统于刚性、精度、抗扭拒等能力之表现,但对运转寿命、运行阻力方面有不良影响。
预压等级 |
压力值 |
预压间隙值(μm) |
3 |
5 |
7 |
9 |
12 |
15 |
VO |
微间隙至轻预压 |
+1~0 |
+1.5~0 |
+2~-2 |
+2~-2 |
+3~-3 |
+5~-5 |
V1 |
轻预压0.02C |
0~-0.5 |
0~-1 |
0~-3 |
0~-4 |
0~-6 |
0~-10 |
