  首页 >> 直线导轨 >> HIWIN直线导轨EGW-SA/CA系列尺寸表

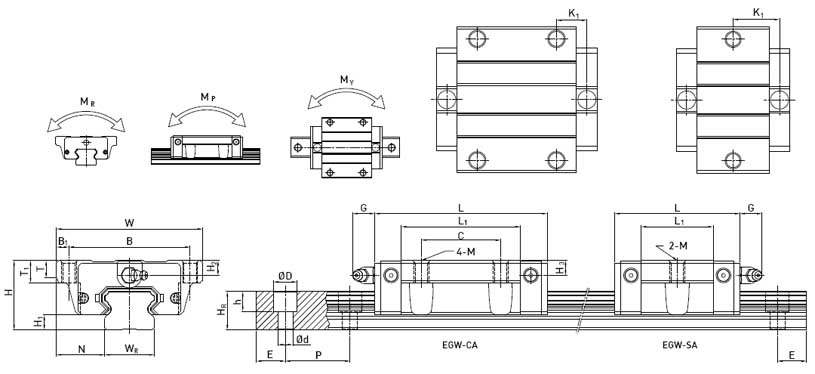

  直线导轨结构尺寸

型 号
组件尺寸(mm)
滑块尺寸(mm)
滑轨尺寸(mm)
H
H1
N
W
B
B1
C
L1
L
K1
G
M
T
T1
H2
H3
WR
HR
D
h
d
P
E
EGW15SA
24
4.5
18.5
52
41
5.5
-
23.1
40.1
14.8
5.7
M5
5
7
5.5
6
15
12.5
6
4.5
3.5
60
20
EGW15CA
26
39.8
56.8
10.15
EGW20SA
28
6
19.5
59
49
5
-
29
50.6
18.75
12
M6
7
9
6
6
20
15.5
9.5
8.5
6
60
20
EGW20CA
32
48.1
69.1
12.3
EGW25SA
33
7
25
73
60
6.5
-
35.5
59.1
21.9
12
M8
7.5
10
8
8
23
18
11
9
7
60
20
EGW25CA
35
59
82.6
16.15
EGW30SA
42
10
31
90
72
9
-
41.5
69.5
26.75
12
M10
7
10
8
9
28
23
11
9
7
80
20
EGW30CA
40
70.1
98.1
21.05

滑轨的固定螺栓尺寸
基本动额定负荷
基本静额定负荷
容许静力矩
重量
型 号
(mm)
C(kN)
C0 (kN)
MR
kN-m
MP
kN-m
MY
kN-m
滑块
kg
滑轨
kg/m
M3x16
5.35
9.4
0.08
0.04
0.04
0.12
1.25
EGW15SA
7.83
16.19
0.13
0.10
0.10
0.21
EGW15CA
M5x16
7.23
12.74
0.13
0.06
0.06
0.19
2.08
EGW20SA
10.31
21.13
0.22
0.16
0.16
0.32
EGW20CA
M6x20
11.4
19.5
0.23
0.12
0.12
0.35
2.67
EGW25SA
16.27
32.4
0.38
0.32
0.32
0.59
EGW25CA
M6x25
16.42
28.1
0.40
0.21
0.21
0.62
4.35
EGW30SA
23.7
47.46
0.68
0.55
0.55
1.04
EGW30CA
