RG系列滚柱式直线导轨特点
   RG系列直线导轨以滚柱型滚动体取代了钢珠,为实现超高刚性与超重负荷能力而设计;透过滚动体与导轨与滑块的线接触方式,让滚动体在承受高负荷时仅仅形成微量的弹性变形,更藉由45度的接触角度的设计,让整体直线导轨达到四方向等高刚性、等高负荷能力的特性表现。透过超高刚性的实现,可大幅提升加工精度,达到高精度的诉求;由于超重负荷的特性,进而延长直线导轨的使用寿命。非常适合高速自动化产业机械及高刚性需求的设备使用。
(1) 最佳化设计
   RG系列直线导轨的回流模块已取得多国专利,确保滚柱型滚动体可顺畅地进行无限循环滚动。并利用先进有限元素法进行结构应力分析,求出滑块与导轨结构的最佳化设计。
(2) 四方向皆具有超高刚性
   RG系列直线导轨以滚柱型滚动体取代了滚珠,藉由滚柱与导轨与滑块的线接触方式,滚柱在承受高负载时仅仅形成微量的弹性变形,不仅可大幅提升直线导轨的刚性值,更能维持高精度的加工。右图为等体积的滚珠与滚柱的刚性表现。
(3) 四方向皆具有超重负载能力
   RG系列直线导轨采用DB(45°-45°)组合,能承受上下和左右方向的负荷,让直线导轨具有超高负载能力。在相同工作负荷要求下,RG线轨相较于滚珠型线轨可有较小的体积,即可均匀承受高负载。
(4) 延长寿命
   RG系列直线导轨是以ISO规范(ISO14728-1)为基准来制定基本动额定负荷,该基本动额定负荷系以额定寿命100公里计算之。直线导轨的寿命会因实际承受工作负荷而不同,滚柱型直线导轨的寿命计算可依选用直线导轨的基本动额定负荷及工作负荷推算出使用寿命。

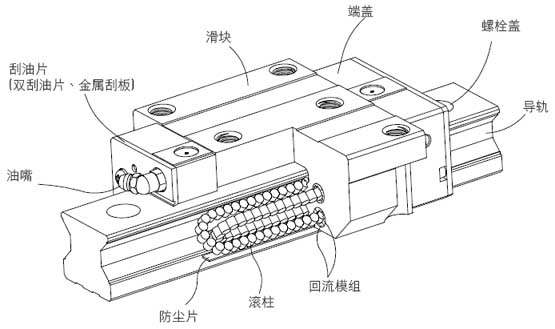

RG本体结构
直线导轨特点
  滚动循环系统:滑块、导轨、端盖、回流模块、滚柱
  润滑系统:油嘴、油管接头
  防尘系统:刮油片、底面尘封防尘片、导轨螺栓盖、金属刮板
