  首页 >> 直线导轨 >> HIWIN直线导轨MGN-C/-H系列尺寸表

  微型导轨结构

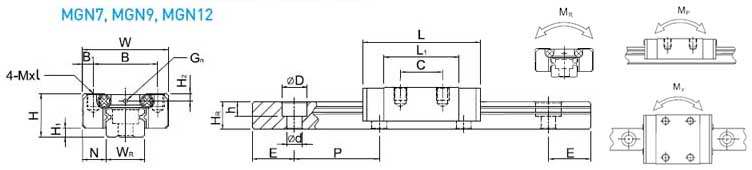

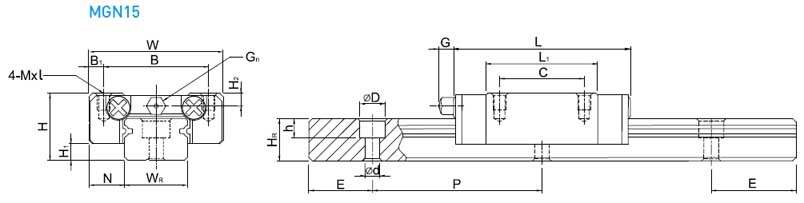

微型导轨外形尺寸

型号
组件尺寸
滑块尺寸
导轨尺寸
H
H1
N
W
B
B1
C
L1
L
G
Gn
M×l
H2
WR
HR
D
h
d
P
E
MGN7C
8
1.5
5
17
12
2.5
8
13.5
22.5
Φ0.8
M2×2.5
1.5
7
4.9
4.2
2.3
2.4
15
5
MGN7H
13
21.8
30.8
MGN9C
10
2
5.5
20
15
2.5
10
18.9
28.9
Φ0.8
M3×3
1.8
9
6.5
6
3.5
3.5
20
7.5
MGN9H
16
29.9
39.9
MGN12C
13
3
7.5
27
20
3.5
15
21.7
34.7
Φ0.8
M3×3.5
2.5
12
8
6
4.5
3.5
25
10
MGN12H
20
32.4
45.4
MGN15C
16
4
8.5
32
25
3.5
20
26.7
42.1
4.5
M3
M3×4
3
15
10
6
4.5
3.5
40
15
MGN15H
25
43.4
58.8

导轨固定螺栓尺寸
基本动额定载荷
基本静额定载荷
静态额定力矩
重  量
型  号
MR
Mp
My
滑块
滑轨
(mm)
C(kgf)
C0(kgf)
kgf-m
kgf-m
kgf-m
g
kg/m
M2×6
100
127
0.48
0.29
0.29
10
0.22
MGN7C
140
200
0.78
0.49
0.49
15
MGN7H
M3×8
190
260
1.2
0.75
0.75
16
0.38
MGN9C
260
410
2.0
1.9
1.9
26
MGN9H
M3×8
290
400
2.6
1.4
1.4
34
0.65
MGN12C
380
600
3.9
3.7
3.7
54
MGN12H
M3×10
470
570
4.6
2.2
2.2
59
1.06
MGN15C
650
930
7.5
5.9
5.9
92
MGN15H

返回前页
